Naprawa sterownika silnika BMW Bosch MSD80, brak pracy na jeden cylinder

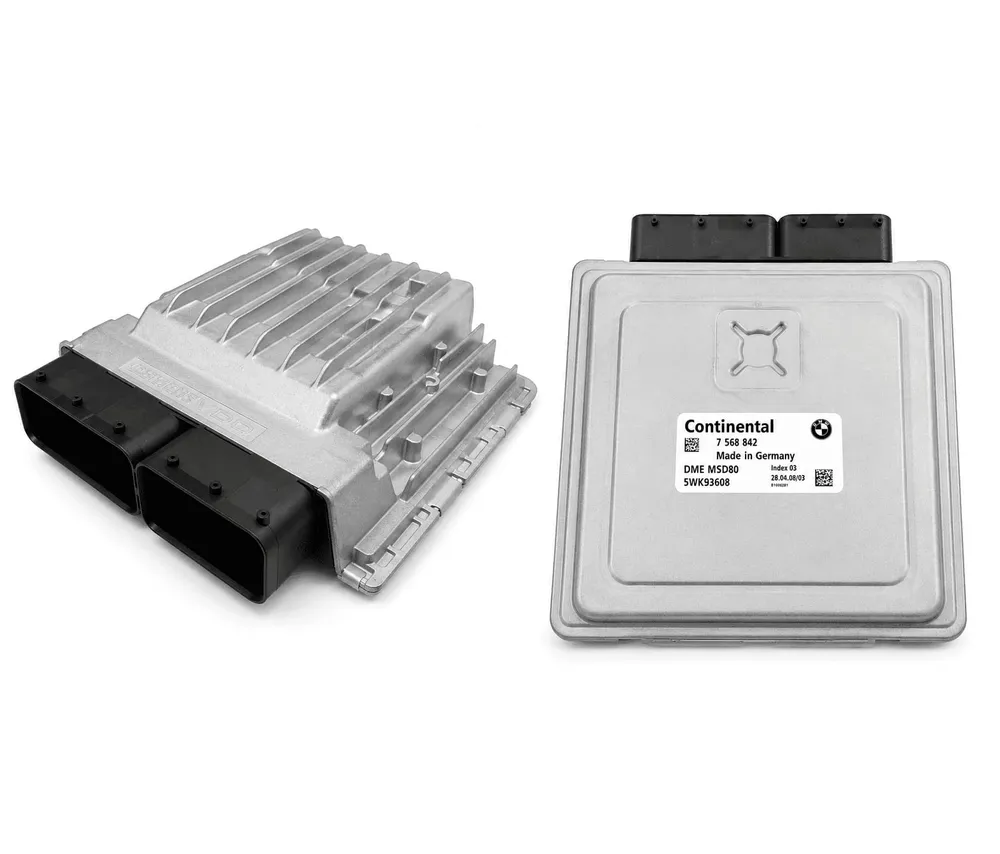

Sterownik silnika BMW Bosch/Siemens MSD80, określany w dokumentacji BMW jako DME, Digital Motor Electronics, jest jednym z ważniejszych modułów stosowanych w benzynowych silnikach BMW z bezpośrednim wtryskiem paliwa. Najczęściej kojarzy się go z jednostkami N54 montowanymi m.in. w BMW serii 1, 3, 5, X6 oraz Z4, ale odmiany rodziny MSD występowały również w innych konfiguracjach silnikowych. W praktyce serwisowej MSD80 jest szczególnie znany z jednej powtarzalnej awarii: braku pracy jednego cylindra lub całej grupy cylindrów z powodu uszkodzenia toru sterowania wtryskiwaczami.

Objaw często wygląda jak klasyczne wypadanie zapłonu. Silnik zaczyna mocno drżeć, traci moc, nierówno pracuje na biegu jałowym, a samochód przechodzi w tryb awaryjny. Kierowca może odnieść wrażenie, że uszkodziła się cewka, świeca lub wtryskiwacz. W BMW z DME MSD80 przyczyną bardzo często okazuje się jednak sam sterownik silnika, a dokładniej sekcja odpowiedzialna za sterowanie wtryskiwaczami.

Typowe objawy awarii sterownika MSD80

Najbardziej charakterystyczny objaw to brak pracy na jeden cylinder. Silnik pracuje nierówno, wyraźnie szarpie i nie rozwija mocy. W niektórych przypadkach sterownik odcina jeden cylinder, a w innych wyłącza całą grupę cylindrów. Usterka może pojawić się nagle, bez wcześniejszych objawów, na przykład po rozgrzaniu silnika, podczas przyspieszania albo po ponownym uruchomieniu auta.

Typowe symptomy awarii BMW MSD80 to:

Dla sterownika MSD80 szczególnie charakterystyczne są usterki związane z kodami 30BA i 30BB. Branżowe źródła opisujące naprawy BMW DME wskazują, że w większości przypadków przyczyną tych kodów jest właśnie uszkodzenie sterownika Siemens VDO/Bosch MSD80, wynikające z obciążenia termicznego i zużycia elektroniki.

Najczęstsze błędy DTC przy awarii BMW MSD80

Poniższe kody nie zawsze oznaczają uszkodzony sterownik, ale w połączeniu z brakiem pracy cylindra są bardzo istotne diagnostycznie. Szczególnie ważne są błędy, które wracają natychmiast po skasowaniu lub nie zmieniają cylindra po zamianie świecy, cewki czy wtryskiwacza.

Kody 30BA i 30BB są najważniejsze w kontekście MSD80. Opisy techniczne wskazują, że po wystąpieniu tej awarii sterownik może wyłączyć wtryskiwacze jednego banku, a samo kasowanie błędów nie pomaga, ponieważ problem dotyczy uszkodzenia wewnątrz DME.

Dlaczego BMW MSD80 przestaje sterować cylindrem?

W silnikach BMW z MSD80 każdy wtryskiwacz wymaga precyzyjnego sterowania elektrycznego. Sterownik DME musi podać impuls w odpowiednim momencie, z odpowiednią energią i czasem trwania. W przypadku awarii toru wykonawczego w sterowniku wtryskiwacz może przestać pracować mimo tego, że sam element jest sprawny.

W praktyce jedną z najbardziej znanych przyczyn jest uszkodzenie elementów wykonawczych określanych potocznie jako MOSFET-y driverów wtryskiwaczy. Są to elementy elektroniczne sterujące przepływem prądu do wtryskiwaczy. Gdy ulegną uszkodzeniu, dany cylinder może przestać otrzymywać paliwo, a silnik zaczyna pracować nierówno. Źródła techniczne poświęcone MSD80 opisują, że w silnikach N54 awarie MOSFET-ów prowadzą do wypadania zapłonów oraz kodów powiązanych z 30BA/30BB.

To nie jest zwykły błąd zapłonu. Jeżeli cylinder nie dostaje paliwa z powodu braku sterowania wtryskiwaczem, wymiana świecy lub cewki nie zmieni objawów. Podobnie podmiana wtryskiwacza bez sprawdzenia sygnału sterującego może prowadzić do niepotrzebnych kosztów.

Brak pracy jednego cylindra: wtryskiwacz czy sterownik?

To najważniejsze pytanie diagnostyczne. Brak pracy jednego cylindra może wynikać z wielu przyczyn: świecy, cewki, wtryskiwacza, kompresji, nieszczelności dolotu, wiązki albo sterownika. W BMW MSD80 szczególnie podejrzane jest jednak to, że błąd nie przenosi się po zamianie elementów między cylindrami.

Jeżeli po przełożeniu cewki lub świecy usterka nadal pozostaje na tym samym cylindrze, trzeba iść dalej. Jeżeli wtryskiwacz również jest sprawny, a wiązka nie ma przerwy ani zwarcia, coraz bardziej prawdopodobna staje się usterka toru sterowania w DME. W praktyce typowy scenariusz wygląda tak: samochód ma wypadanie zapłonu na jednym cylindrze, elementy osprzętu są wymieniane lub podmieniane, ale objaw nie znika. Dopiero sprawdzenie sterowania wtryskiem wskazuje, że problem leży w sterowniku.

Warto też pamiętać, że awaria MSD80 może czasem obejmować nie jeden cylinder, lecz całą grupę cylindrów. Przy kodach 30BA lub 30BB sterownik może odłączyć wtryskiwacze jednego banku, co daje bardzo mocne drgania silnika i wyraźną utratę mocy. W dyskusjach technicznych dotyczących BMW N54 często podkreśla się, że przy 30BA/30BB w samochodach z wcześniejszych roczników przyczyną bardzo często są właśnie elementy wykonawcze w DME, a nie same wtryskiwacze.

Czy awaria MSD80 to wada fabryczna?

W przypadku BMW MSD80 można mówić o typowej, powtarzalnej usterce konstrukcyjno-eksploatacyjnej, szczególnie w kontekście sterowania wtryskiwaczami. Nie jest to przypadkowy błąd pojedynczego auta. Ten sterownik jest dobrze znany z awarii driverów/MOSFET-ów, które powodują brak pracy cylindra, błędy wypadania zapłonów oraz kody 30BA / 30BB.

Najbardziej precyzyjne określenie to: awaria wynikająca z obciążenia termicznego, starzenia elektroniki i zmęczenia elementów wykonawczych. Źródła zajmujące się regeneracją sterowników opisują MSD80 jako moduł, który ulega awarii w wyniku obciążenia cieplnego i zużycia, a problem dotyczy przede wszystkim elektroniki sterującej wtryskiem.

Nie oznacza to jednak, że każdy błąd misfire w BMW N54 automatycznie oznacza uszkodzone DME. Te silniki mają też znane problemy z cewkami, świecami, wtryskiwaczami, pompą wysokiego ciśnienia, nieszczelnościami dolotu i nagarem. Dlatego diagnoza musi być oparta na danych, nie na zgadywaniu.

Dlaczego objawy bywają mylące?

DME MSD80 może zgłaszać zwykłe błędy wypadania zapłonu, mimo że realna przyczyna leży w sterowaniu wtryskiwaczem. Dla sterownika efekt końcowy jest podobny: wał korbowy przyspiesza nierównomiernie, cylinder nie wykonuje właściwej pracy, więc system diagnostyczny zapisuje misfire. Dopiero dalsza diagnostyka pokazuje, czy cylinder nie spala mieszanki z powodu braku iskry, braku paliwa, złej kompresji czy braku sygnału z DME.

Typowym błędem jest wymiana kolejnych cewek, świec i wtryskiwaczy bez sprawdzenia, czy sterownik faktycznie steruje danym cylindrem. Jeżeli problemem jest MSD80, takie działania nie usuwają przyczyny. Dodatkowo wielokrotne próby jazdy z aktywnym wypadaniem zapłonu mogą prowadzić do uszkodzenia katalizatorów, sond lambda lub innych elementów układu wydechowego.

Kiedy podejrzewać sterownik BMW Bosch MSD80?

Sterownik DME należy brać pod uwagę szczególnie wtedy, gdy występuje jeden z poniższych przypadków:

Najbardziej charakterystyczny jest zestaw: brak pracy cylindra, mocne drgania silnika, błędy misfire oraz 30BA/30BB. W takim przypadku sterownik MSD80 powinien być jednym z pierwszych podejrzanych, a nie elementem sprawdzanym dopiero po kosztownej wymianie połowy osprzętu.

Naprawa sterownika BMW MSD80: brak pracy na cylinder

Naprawa sterownika BMW Bosch/Siemens MSD80 ma sens wtedy, gdy diagnostyka potwierdzi brak sterowania wtryskiwaczem lub błąd wewnętrzny DME. Kluczowe jest odróżnienie uszkodzenia sterownika od awarii wtryskiwacza, wiązki, świecy, cewki lub mechaniki silnika. Sam kod P0301, P0302 czy P0303 nie wystarczy do diagnozy ECU, ale w połączeniu z kodami 30BA/30BB i brakiem sygnału sterującego sytuacja staje się znacznie bardziej jednoznaczna.

W tego typu awarii nie chodzi o „zwykłe wypadanie zapłonu”, lecz o brak prawidłowej pracy cylindra spowodowany problemem sterowania. Jeżeli cylinder nie otrzymuje impulsu wtrysku, silnik będzie pracował nierówno niezależnie od stanu świecy czy cewki.

BMW MSD80 to sterownik znany z typowej awarii toru sterowania wtryskiwaczami. Objawia się ona brakiem pracy jednego cylindra lub całego banku cylindrów, silnymi drganiami silnika, trybem awaryjnym oraz błędami 30BA, 30BB, 29CD–29D2, P0301–P0306 lub P0201–P0206. Jeżeli usterka wraca po skasowaniu i nie znika po sprawdzeniu osprzętu, sterownik DME powinien zostać potraktowany jako realna przyczyna problemu. Wyślij moduł do nas, ocenimy stan sekcji wtrysku, driverów i stabilności pracy DME.
